今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

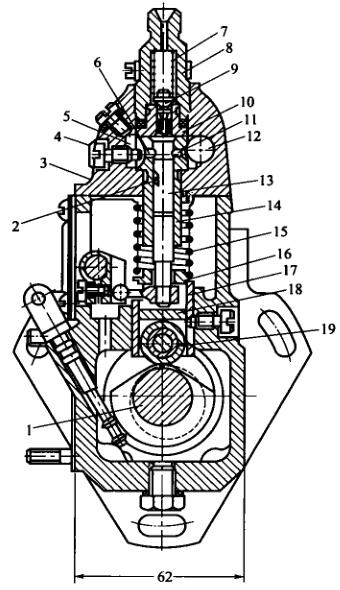

   I号喷油泵的分泵构造图

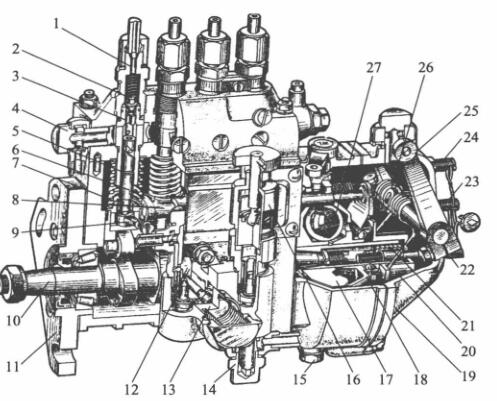

1-低压油管连接头连接头; 2-油多阀; 3-油多阀球; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵大板扭簧; 8-油门螺杆;  9-调臂; 10-凸轮机构轴; 11-一定接盘; 12-输油管管泵偏轴轮; 13-输油管管泵; 15-放油螺塞; 16-手真空泵;  17-驱使盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-变动大板扭簧; 22-油位变动内六角螺丝; 23-怠速定位内六角螺丝; 24-高速路定位内六角螺丝; 25-变频调速器手柄; 26-变频调速器大板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体前壳的主要的用途是衡量泵油刚刚就刚逐渐开始时候的精确无误性，我们对多缸柴油车机一般来说，更衡量各缸泵油时候的关联性性。起衡量目的的步位是滚轴下面到调正垫板上平行面的高H。当喷助力泵气缸轴伞齿轴与曲轴伞齿轴较为地理位置一些 时，H越大，轴向柱塞泵关毕进油孔的时候早一些，，泵油刚刚就刚逐渐开始时候也早一些，。从一刚逐渐开始就，H越小，泵油刚刚就刚逐渐开始时候越延迟时间。但是要要根据设计方案和耐压试验定下该用的滚轴体办公高H，以衡量泵油刚刚就刚逐渐开始时候的精确无误性。

1-凸轮机构轴; 2-轴向注塞泵泵泵泵斜槽; 3-泵盖; 4-地位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀压簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀球; 11-进油孔; 12-进油道; 13-轴向注塞泵泵泵泵; 14-轴向注塞泵泵泵泵套简;  15一轴向注塞泵泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-保护层垫块; 19-滚珠

  针对于多缸机，各分泵的H值应相同。调整保护层混凝土垫块在喷助力泵生产日期时均已调好，不容隨意交换。保护层混凝土垫块是用耐磨性能物料制作而成的并举行热治理 以的提升光洁度，往往的用到中不可以损坏。如长用时的用到后损坏较多，可换面的用到。

  喷汽油阀泵体分上2个分，喷汽油阀上体广泛广泛用于的装设液压泵偶件及油多阀偶件，生殖器广泛广泛用于的装设轴承轴、滚珠体和输汽油阀等。泵体前侧东部还有检视窗孔，为了定期相关检查整改喷容量。下处有检视发动机机油面的检视孔。喷汽油阀上体中含三条油道，与各液压泵套筒地上的环型油槽相连。环型油槽则与液压泵套筒上的进、回油孔相连。由输汽油阀供来的压差大油依据进软管线直接头到油道中。油道中的重油的压力由装在回软管线直接头内的回油阀操作，一想要保持着在5～10kPa使用范围内。汽压机过低，在液压泵下滑时，重油难以发展依据进油孔到液压泵上端油腔。当容量过多时而使汽压机增加时，任何多余的重油会顶开回油阀流进重油细滤器中。
