本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发电厂发电装置电气安装箱的功能： 1、合情合理的计算交流电源。 2、便宜对控制电路的启闭实操。 3、有较高的安全预防预防高等级，能直观性 的出现电路原理的导通模式。

项目名称：656KW柴油发动机生产发交流接触器组单机配电箱主要元件明细清单
电气安装箱最主要元器件封装汇总表
顺序号	名号	规格为规格为	政府部门	总数量	厂家代理商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	电站冷库机组的调节器	HGM6110	只	1	众智
3	风能发三相异步电机电机转速设定器	C2002	只	1	孚创
4	电流电源线版块	DC24V	只	1	众智
5	小款间继物品	HH54P    DC24V	只	2	正泰
6	家庭型中央继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

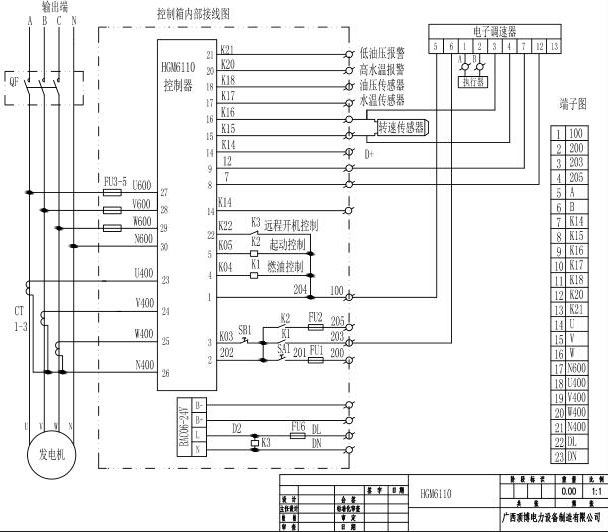

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.wanhuihulan.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
