1．活塞连杆及活塞环组的装配要求：

各个型号的气缸环格局各不同样，连杆关键所在术口也分平口和斜术口两者。气缸环环剖面图案也各不同样，但三者之间装设和装进缸体时，还有一两个个相互之间的一致的追求，见图2-5-10和图2-5-11。

1、活塞式件墙顶朝前标识  2、连杆轴颈  3、自行车健身运转走向  4、连杆体顺序号位址  5、品牌位子唇及品牌位子槽在统左边  6、连杆  螺柱脱焊时，此面被磨亮  7、连杆 螺柱不要调换和代用  8、连杆盖顺序号位址与连杆体一样  9、自行车健身运转走向  10、连杆轴颈  11、此两侧有“O”向 前标识  12、发动机机油喷钩让位口应在喷 钩左边  13、电磁室（对YC6L机不偏轴）对正喷油嘴    图A、图B是活塞式件在下死点时连杆轴颈的自行车健身运转走向。注：1、对高比例手术伤口为平口的连杆连接时分不出持续向后（YC4110机）2、对YC6112、YC4112机斜手术伤口连杆连接可在于图B，仅仅可在于图AYC4110、YC4112、YC6105、YC6112、YC6113车型可在       注：1、2、3为环的张口地段图2-5-11  连杆环张口连接地段图

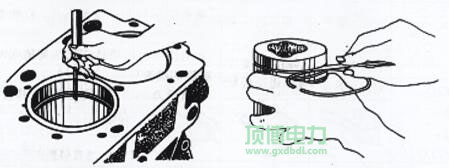

 重新安装汽缸式式环时要区别查汽缸式式环与缸套、汽缸式式环槽相互密切配合齿隙。其办法是用汽缸式式环压入到缸套上止点时对立面的工作任务所在位置通过查，见图2-5-12。用塞尺查其收口齿隙必需贴合表2-5-5的规范。汽缸式式环与槽的相互密切配合齿隙查表见图2-5-13。环与槽分属 其估测值应贴合表2-5-5的规范。

图2-5-12  活赛式环张嘴缝隙的体检    图2-5-13  活赛式环轴上缝隙的体检

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	首位道环心轴气隙mm	第三道环轴径摩擦mm	第四道环载荷油隙mm	活塞式环收口缝隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一个缩口0.4~0.6二道开口子0.35~0.35几道封口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一种说话0.35~0.55二道张口0.5~0.7四道开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一步留口0.30~0.45二道封口0.60~0.85三条留口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	这道缩口0.35~0.59二道开口子0.60~0.8四道留口0.25~0.45

报错：各型号规格柱塞环缩口缝隙加速度保持在2mm内。柱塞环载荷缝隙保持在  0.2mm至少为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。要记号不清，须按图2-5-4中的图A或图B安装程序，提高汽缸上的电磁感应室对正喷油嘴另一方。(3) 按标准规定力距（见表2-5-6）锁固连杆螺帽后，匀速转动曲轴符合要求机灵，切实保障连杆在连杆颈面有O.lmm左右的径向窜动量，然而拨动愉快灵便。

▲汽油发电装置马达组机制造商消息提醒观众特别留意：在怎么安装时中，用专门方法或纯净实木板托住连杆关键所在，以免 碰伤缸套或连杆颈。表2-5-6各网络制式连杆高强螺栓扭矩

型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首位次	50~80	50~70	60~80		60~90	60~80
	2、次	100~130	100~120	110~130	100~120	120~150	110~140
	最后次	160~190	190~270	180~270	150~230	180~200	160~200

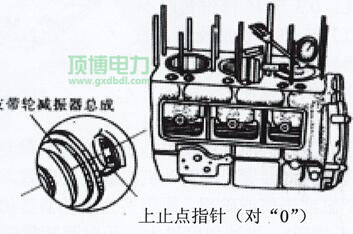

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较正第1 缸活塞式上止点精确度 把汽缸转到上止点时，用磁吸千分表分开 排查各缸汽缸对缸体上立体的高了量， 其目标参考值0.15～0.45 mm，各缸允差≤0.15mm。如若在线测量目标值入出较少，会 作用复燃室水比热容，可能会构成汽缸打项的问题。温馨提示：针对于只需换部位连杆时，可通过表2-5-2条件作非常合适选型。条件面积大小 头允差值越说出原连杆允差参考值好。
